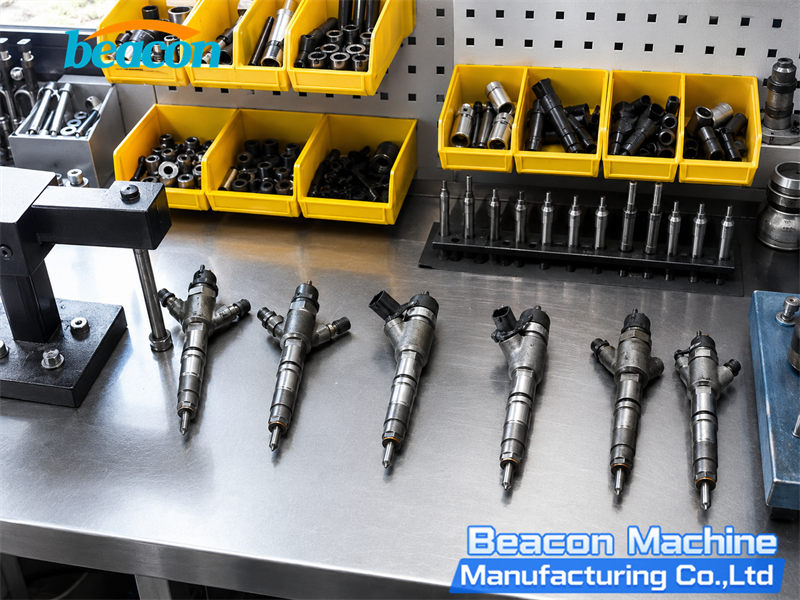

Форсунка Common Rail Прошла Стенд, но Двигатель Работает Неровно: 8 Причин

1. Неправильно Определена Форсунка или Выбран План Испытаний

Форсунку необходимо идентифицировать по полному номеру детали. Нельзя выбирать программу только по внешнему виду, семейству двигателя или похожему номеру. Внешне одинаковые форсунки могут иметь разные пределы калибровки, алгоритмы управления и области применения.

По состоянию на 2026 год база данных, используемая со стендами Common Rail Beacon, содержит более 8200 записей по форсункам различных ведущих марок, более 1800 записей по насосам Common Rail и почти 800 записей по системам EUI/EUP. Большая база расширяет охват, но не заменяет правильный выбор: необходимо сопоставить полный номер детали, применение, тип форсунки и требуемый план испытаний.

Перед принятием результата проверьте:

• марку и полный номер, нанесенный на корпус форсунки;
• электромагнитный, пьезоэлектрический или другой соответствующий тип;
• правильность и актуальность версии плана испытаний;
• соответствие адаптера, обратного подключения, кабеля и режима управления;
• совпадение номера в отчете с фактически испытанной деталью.

Bosch подчеркивает регулярное обновление спецификаций для платформы DCI, а Hartridge указывает, что планы разрабатываются для конкретных форсунок и применений. Поэтому правильная программа — первое условие достоверного результата.

2. Пройдена Только Часть Точек или Условия Были Нестабильными

Нельзя оценивать форсунку Common Rail по одной рабочей точке. Она может соответствовать норме при большой подаче, но выйти за допуск на холостом ходу, предварительном впрыске, минимальном управляющем импульсе, герметичности или другом обязательном режиме. Малые подачи особенно важны для устойчивого холостого хода, шума сгорания и выбросов.

Hartridge различает быструю функциональную проверку и оценку ремонтного качества, включая отдельные проверки давления открытия распылителя и минимального управляющего импульса. Правильный вывод должен звучать так: форсунка прошла все обязательные точки применимого плана.

Убедитесь, что:

• калибровочная жидкость и температура соответствовали требованиям оборудования и программы;
• из контуров высокого давления и измерения был удален воздух;
• давление в рампе и противодавление обратной линии были стабильными;
• измерительная система, датчики и стенд находились в пределах калибровки;
• адаптеры, напорные и обратные соединения не имели утечек;
• пограничные или ненормальные точки были повторены с воспроизводимым результатом.

Универсальных значений расхода, температуры, сопротивления или времени для всех форсунок не существует. Используйте спецификацию точного номера детали и программы.

3. Новый Код Коррекции Неправильно Записан в ЭБУ

Многие современные форсунки Common Rail используют код коррекции для компенсации производственных и ремонтных отклонений. В зависимости от системы он может называться IMA, IQA, C2i, C3i, QR или иначе.

Тестовые системы Beacon поддерживают кодирование форсунок Bosch, Denso, Delphi, Siemens/Continental и других совместимых применений. После ремонта новый код необходимо точно записать и привязать к правильному цилиндру в ЭБУ, если этого требует изготовитель автомобиля.

Delphi отмечает, что новый код C2i/C3i критически важен после ремонта и повторной калибровки. Если его не ввести, возможны неровная работа, проблемы холостого хода и коды неисправностей.

Проверьте:

• используется новый послеремонтный код, а не старый;
• все символы введены без ошибок;
• каждый код назначен соответствующему цилиндру;
• выполнена требуемая процедура обучения или адаптации;
• после записи данные повторно считаны из ЭБУ и сохранение подтверждено.

Кодирование не устраняет механический износ и не делает неисправную форсунку исправной. Оно позволяет ЭБУ учитывать измеренные характеристики форсунки, уже прошедшей правильное испытание.

4. Ошибка Установки, Уплотнения или Трубопровода Высокого Давления

Исправная на стенде форсунка может работать неправильно из-за плохого уплотнения в головке блока. Delphi предупреждает, что отсутствующая или неправильно установленная шайба пропускает продукты сгорания, а уплотнительные кольца могут выйти из канавок при монтаже. Perkins также называет плохое уплотнение, две шайбы и установку неправильной форсунки причинами неровной работы.

После монтажа проверьте:

• полностью ли удалена старая медная шайба;
• чистое ли, ровное и неповрежденное седло;
• установлены ли правильные новые шайба и уплотнения;
• затянуты ли прижим, крепеж и трубка по инструкции изготовителя;
• нет ли повреждения или утечки обратного соединения;
• нет ли газов, нагара или топлива вокруг форсунки.

Не используйте универсальный момент затяжки. Крепеж, порядок монтажа и требования к замене трубок различаются у разных двигателей.

5. Неисправны Проводка, Разъем или Драйвер ЭБУ

Стенд может проверить катушку, изоляцию или реакцию самой форсунки, но не подтверждает исправность автомобильной проводки, разъема, питания, массы и выходного каскада ЭБУ. На стенде форсункой управляет тестер, а на двигателе — полная электрическая цепь автомобиля.

По правильной электросхеме проверьте:

• коды цепи форсунки и данные стоп-кадра;
• ослабленные, корродированные, загрязненные или смещенные контакты;
• повреждения жгута от нагрева, вибрации, трения или сдавливания;
• целостность, изоляцию и падение напряжения по процедуре OEM;
• управляющий сигнал ЭБУ при наличии подходящего оборудования;
• зависимость неисправности от вибрации или температуры.

Не применяйте одно универсальное сопротивление ко всем форсункам. Для электромагнитных, пьезоэлектрических и разных семейств требуются разные методы.

6. Нарушена Подача Топлива или Регулировка Давления в Рампе

Исправная форсунка не может нормально работать без стабильной подачи и давления. Засоренный фильтр, подсос воздуха, износ насоса высокого давления, чрезмерный обратный слив другой форсунки, неисправность SCV/IMV, DRV или датчика могут вызвать расхождение фактического и заданного давления.

Delphi рекомендует совместно проверять обратный слив и давление в рампе, а затем отличать механическую неисправность насоса от проблемы дозирования или регулирования.

Сравните:

• заданное и фактическое давление при запуске, на холостом ходу и в момент проявления дефекта;
• давление и расход контура низкого давления со спецификацией автомобиля;
• состояние фильтра, наличие воздуха и загрязнения;
• обратный слив полного комплекта форсунок;
• работу насоса, дозирующего клапана, регулятора и датчика;
• совпадает ли колебание давления с неровной работой двигателя.

7. EGR, Впуск или Наддув Нарушают Сгорание

Неровный холостой ход и дым не являются признаками только форсунок. Заклинивший EGR, ограниченные впускные каналы, неправильное измерение массы воздуха, утечка наддува или недостоверные данные MAP/MAF изменяют количество воздуха для сгорания.

Delphi указывает, что EGR, застрявший в открытом положении, может вызвать потерю мощности, плохое ускорение и неровный холостой ход. Диагностика должна объединять коды, активные тесты, электрическую проверку и осмотр на нагар.

Проверьте:

• заданное и фактическое положение EGR;
• массу воздуха и давление во впуске;
• заданное и фактическое давление наддува;
• шланги, патрубки и интеркулер на утечки;
• загрязнение EGR и впускных каналов;
• сопротивление воздушного фильтра и достоверность датчиков.

8. Нарушено Механическое Состояние или Синхронизация Двигателя

Если топливная, электрическая и воздушная системы исправны, убедитесь, что каждый цилиндр способен сжечь поданное топливо. Низкая компрессия, негерметичные клапаны, изношенные кольца или гильзы, ошибка механических фаз либо ненормальная синхронизация коленчатого и распределительного валов снижают вклад цилиндра даже при исправной форсунке.

В программе дизельной диагностики Bosch баланс цилиндров, сигналы CKP/CMP, синхронизация, расход воздуха, EGR, наддув и относительная компрессия рассматриваются как связанные проверки. Начните с баланса или вклада цилиндров, затем выполните относительное или механическое измерение компрессии по инструкции изготовителя двигателя.

Не бракуйте форсунку только из-за большого корректирующего значения ЭБУ. Такая коррекция также может быть реакцией на различия компрессии, воздуха или сгорания.

Рекомендуемая Последовательность Диагностики

Заключение

«Прошла стенд» — важное доказательство, но не диагноз всего двигателя. Надежный вывод требует подтвердить:

• правильность, полноту и повторяемость испытания форсунки;
• правильность кодирования, установки, уплотнения и электрического управления;
• исправность давления топлива, управления воздухом, синхронизации и механики.

Совмещение стендового отчета с текущими данными автомобиля предотвращает повторный демонтаж, ненужную замену форсунок и лишние расходы.

Техническая основа: материал сверялся с официальной технической информацией Bosch Mobility Aftermarket, Delphi/Hartridge, DENSO и Perkins. Все конкретные пределы и процедуры должны соответствовать исходным данным изготовителей форсунки, оборудования и автомобиля.
