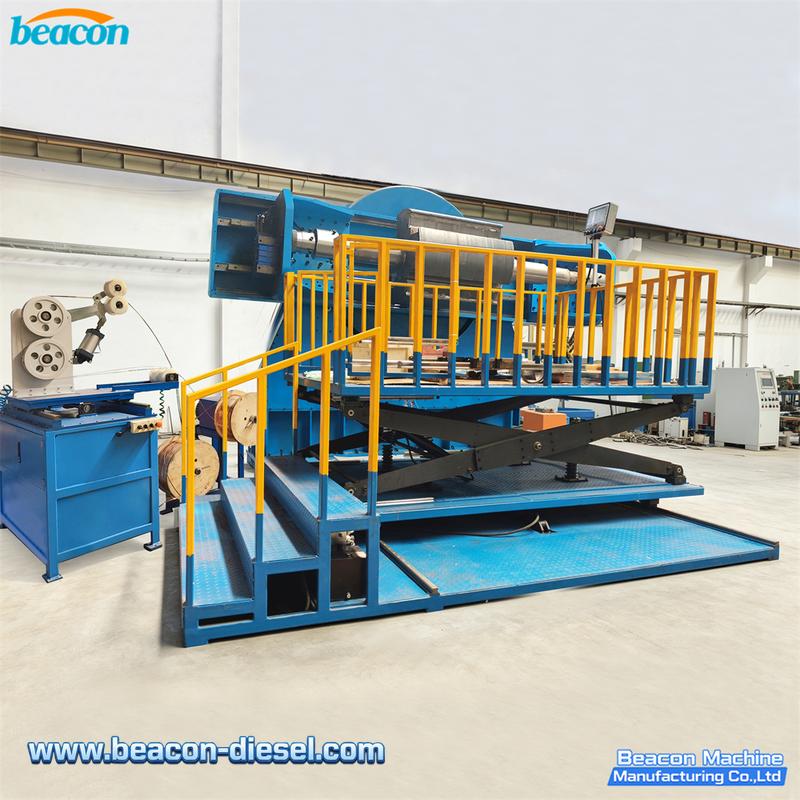

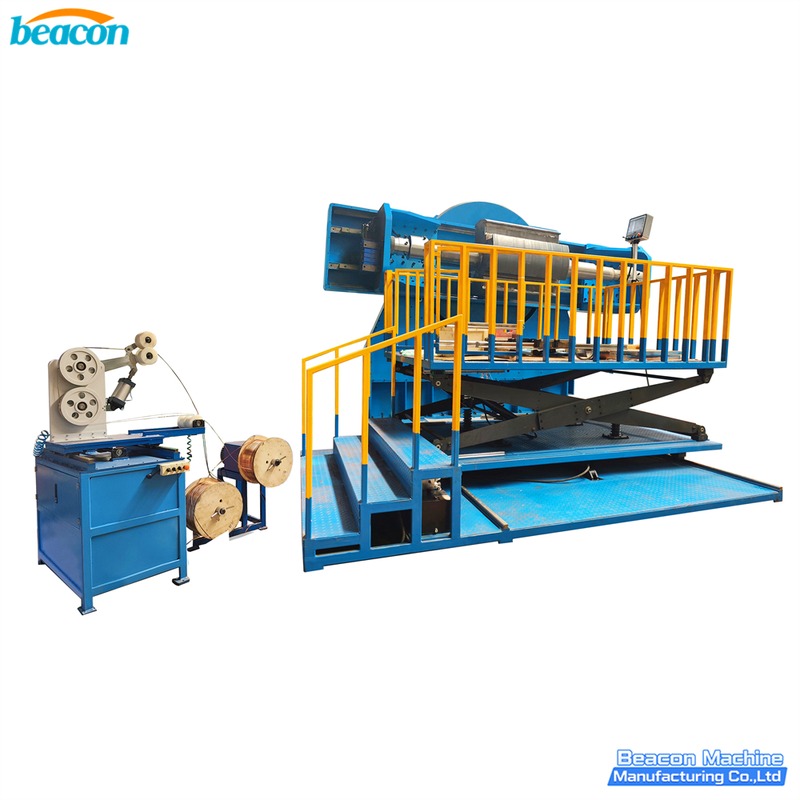

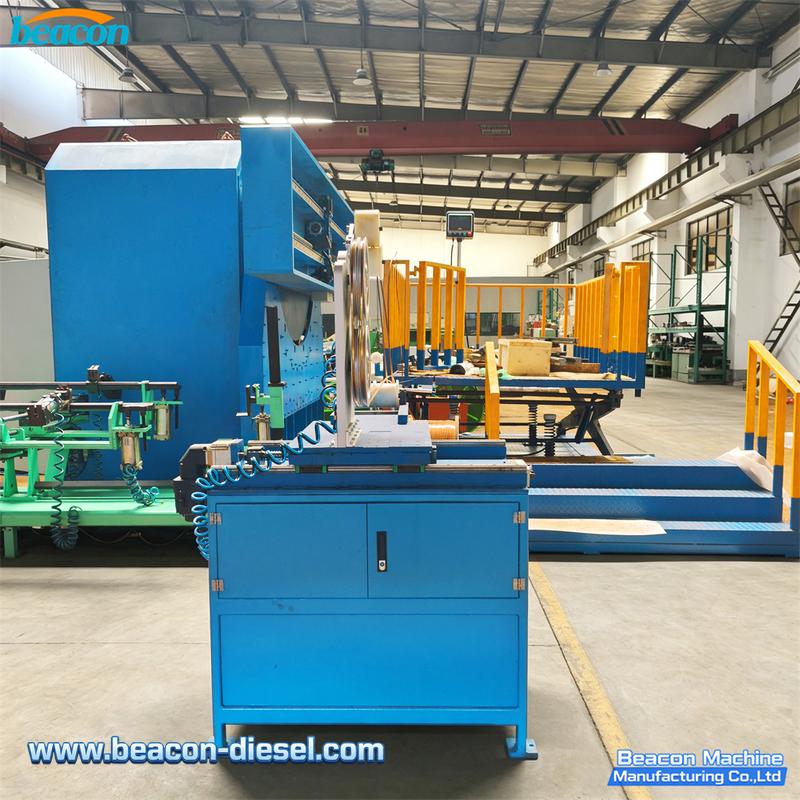

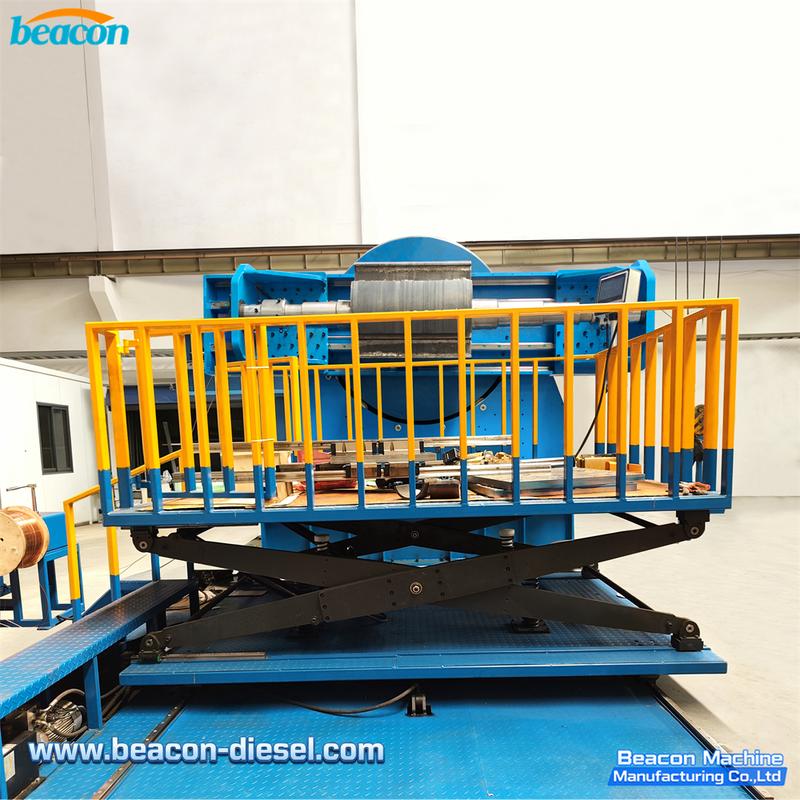

WD-3500 Вертикальный намоточный станок с ЧПУ для катушек ротора генератора

WD-3500 Вертикальный намоточный станок с ЧПУ — Прецизионная намотка катушек роторов генераторов

Beacon WD-3500 — это вертикальная намоточная система с ЧПУ, специально разработанная для намотки и формовки катушек ротора генератора. Благодаря серводвигателям Mitsubishi и системе контроля натяжения на основе ПЛК с магнитным порошковым демпфером, обеспечивается миллиметровая точность позиционирования проводов и равномерное натяжение намотки — критически важные параметры для производства высоковольтных двигателей и энергогенерирующего оборудования.

Ключевые Особенности

• Прецизионное позиционирование с ЧПУ — Современная технология ЧПУ контролирует размещение проводов с миллиметровой точностью, устраняя дефекты несоосности и обеспечивая аккуратную симметричную намотку в каждом заданном положении.
• Интеллектуальный контроль натяжения — Магнитный порошковый демпфер с ПЛК-регулированием обеспечивает плавную регулировку натяжения, адаптирующуюся в реальном времени по мере изменения диаметра намотки, предотвращая как чрезмерное, так и недостаточное натяжение.
• Высокоэффективное производство — В несколько раз быстрее ручного или полуавтоматического оборудования. Автоматизированный непрерывный рабочий процесс с интеллектуальными датчиками минимизирует время простоя между операциями.
• Тяжелый режим работы — Обрабатывает роторы до 5500 кг длиной от 1100 до 3100 мм и диаметром от 400 до 1000 мм. Механические зажимные патроны с сервоприводом и болтовым креплением обеспечивают надежную фиксацию.
• Стабильность и надежность — Основные компоненты из высокопрочной легированной стали с цементацией и закалкой. Встроенная система самодиагностики ЧПУ с обнаружением аномалий и локализацией неисправностей в реальном времени.
• Удобный интерфейс — 10-дюймовый сенсорный экран Weilun с интуитивно понятным текстово-графическим интерфейсом. Память для хранения параметров часто используемых конфигураций намотки — вызов одним нажатием. Минимальное обучение оператора.

Технические характеристики

• Модель: WD-3500
• Диапазон длины ротора: 1100–3100 мм
• Диапазон диаметра ротора: 400–1000 мм
• Диапазон диаметра вала: 70–180 мм
• Макс. вес ротора: 5500 кг
• Габариты станка (Д×Ш×В): 9500 × 5250 × 3500 мм
• Вес станка: 17 000 кг
• Общая мощность: ~27 кВт
• Электропитание: 380В, 50 Гц (400В/60Гц настраивается)
• Система управления: Mitsubishi ПЛК + сенсорный экран Weilun 10"
• Серводвигатели: Mitsubishi (15 кВт основной, 5.5 кВт патрон, 2 кВт поперечный, 1 кВт подача проволоки)
• Контроль натяжения: ПЛК + магнитный порошковый демпфер (плавный)
• Зажим: Механический патрон × 2, болтовое крепление
• Гарантия: 1 год + пожизненная техническая поддержка
