Тестер катушек зажигания, инжекторов и клапанов QDB-3A с ШИМ-управлением

Диагностический прибор QDB-3A управляет катушками, форсунками, клапанами и шаговыми моторами. Генерация ШИМ и функции мультиметра для быстрого ремонта авто.

Telegram: +8613570429157

WhatsApp: +86-13570429157

Тел. / Wechat: 0086-13570429157

Электронная почта: ellenzhang@beacon-machine.com

Быстрый заказ

Введение

Обзор продукта:

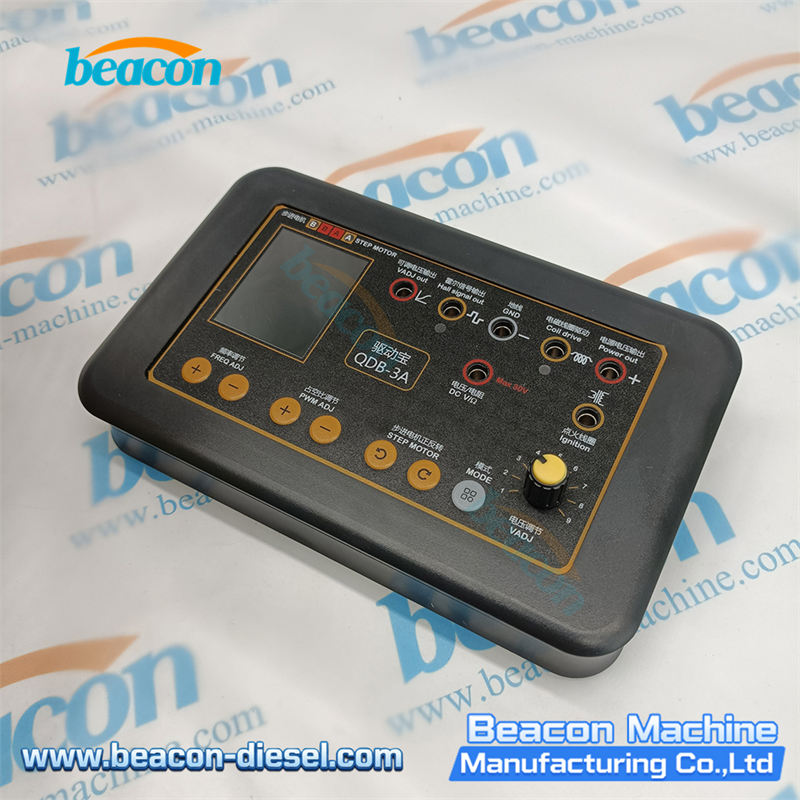

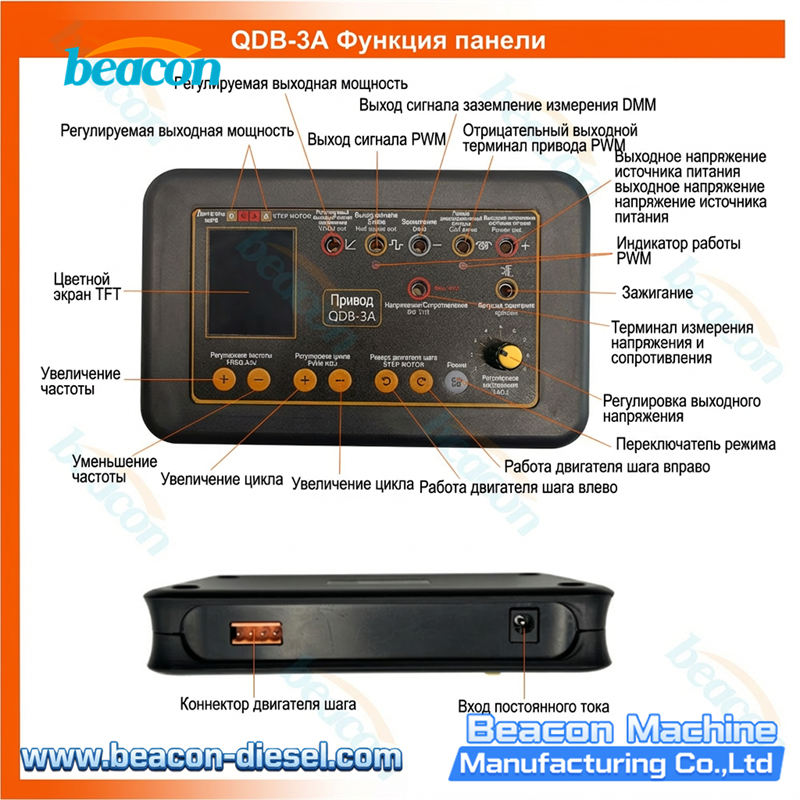

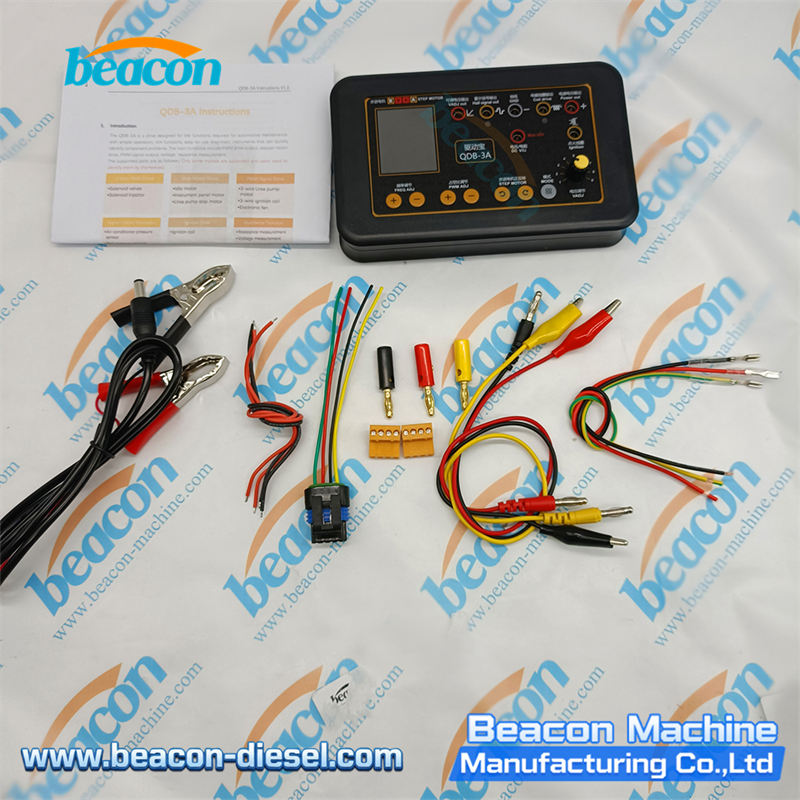

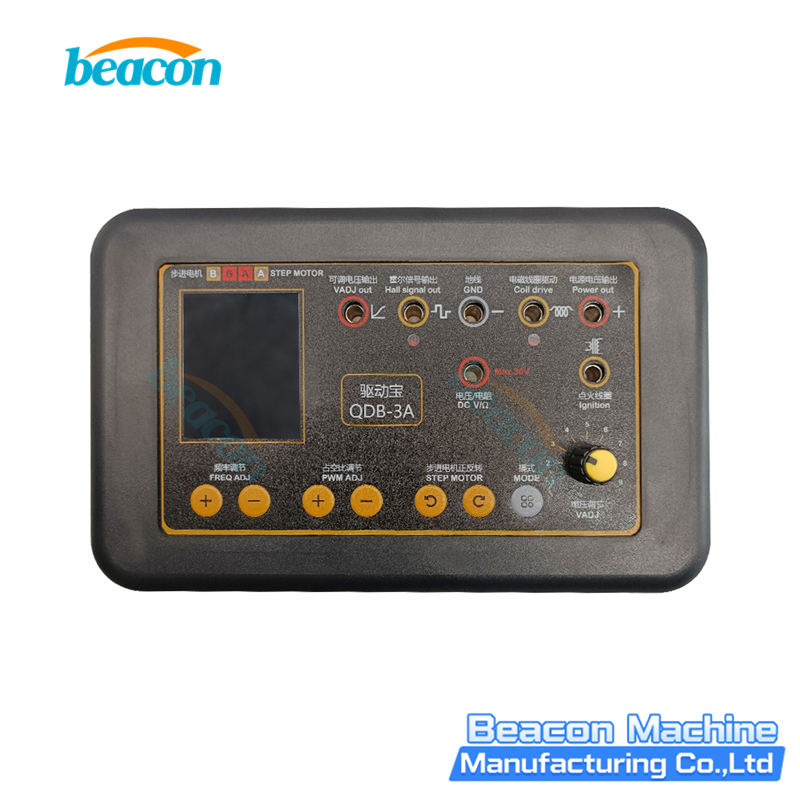

QDB-3A — это специализированный прибор для диагностики автомобильной электроники, разработанный для быстрого выявления неисправностей компонентов. Он сочетает в себе простоту управления с богатым функционалом. Основные возможности включают выход ШИМ (PWM) драйвера, управление шаговыми двигателями, имитацию сигналов ШИМ и встроенный мультиметр для измерения напряжения и сопротивления.

Основные функции:

Режим ШИМ-драйвера: Прямое управление электромагнитными клапанами, катушками зажигания и соленоидными форсунками.
Управление шаговыми моторами: Тестирование регуляторов холостого хода (РХХ), моторов приборной панели и насосов мочевины.
Генератор сигнала ШИМ: Имитация сигналов для 3-проводных насосов мочевины, катушек зажигания и электронных вентиляторов.
Имитация датчиков: Симуляция датчиков давления кондиционера, датчиков давления в рампе и расходомеров.
Функция мультиметра: Измерение сопротивления и напряжения для быстрой проверки цепей.

параметр

Пункт	Спецификация
Модель	QDB-3A
Входное питание	DC 9~26В / 100Вт
Выход питания	Ток: Макс 2.5А; Напряжение: Равно входному
Выход VADJ	Напряжение: 1.25В~14.5В; Ток: Макс 1.5А
Выход ШИМ-драйвера	Частота: 1~100кГц; Скважность: 0.0~100%; Ток: Макс 3А
Выход сигнала ШИМ	Частота: 1~100кГц; Скважность: 0.0~100%; VPP: 1.25В~14.5В
Шаговый двигатель	Макс 1.5А
Мультиметр (DMM)	DCV: 0~30В; DCR: 0~1МОм
Рабочая температура	0~55℃
