BC-NJ Стенд для испытаний на долговечность форсунок Common Rail

BC-NJ Стенд для испытаний на долговечность форсунок Common Rail

Beacon BC-NJ — это стенд для испытаний на долговечность (обкатку) форсунок common rail, предназначенный для ресурсных испытаний электронных форсунок в сборе на производственной линии. Позволяет испытывать до 8 форсунок одновременно при контролируемом давлении в рампе и температуре топлива, с приводом от насоса common rail Bosch мощностью 11 кВт.

Ключевые особенности

• Ресурсные испытания на производственной линии: Предназначен для испытаний на долговечность и обкатку электронных форсунок в сборе на производственной линии
• 8 форсунок одновременно: Поддерживает одновременные испытания до 8 форсунок
• Привод насоса common rail 11 кВт: Источник масла создаётся насосом common rail Bosch с приводом от двигателя для стабильной подачи топлива под высоким давлением
• Максимальное давление подачи 300 МПа: Максимальное давление подачи масла на выходе насоса до 300 МПа
• Контроль температуры топлива 40–50°C: Точный диапазон температуры топлива поддерживается холодильной установкой принудительного охлаждения
• Измерение давления в рампе 0–350 МПа: Датчик высокого давления с точностью 0,5% для точного контроля давления в рампе

Конфигурация системы

• Главная система привода: Двигатель 4Ph-380V-50Hz-11KW, диапазон частоты вращения 40–1450 об/мин с соответствующим инвертором
• Система подачи топлива: Бак 60 литров, самовсасывающий насос common rail, двухступенчатая фильтрация (грубый фильтр 200 меш + фильтр высокой точности 5 мкм)
• Замкнутый возврат масла: Возвратное масло форсунок фильтруется и возвращается в топливный бак
• Система охлаждения: Холодильная установка для принудительного охлаждения топлива
• Система привода форсунок: 8 каналов привода электронных форсунок
• Система управления: Рассчитывает частоту вращения главного двигателя по заданному значению впрыска и задаёт давление в рампе и время ожидания

Испытательная среда и условия эксплуатации

• Испытательная среда: Стандартное калибровочное масло ISO4113 или стандартное масло JB-1
• Рабочая температура: 5–35°C
• Относительная влажность: 20–90% RH, без конденсации
• Электропитание: AC 3P-50Hz-380V±10%, трёхфазная пятипроводная сеть с надлежащим заземлением

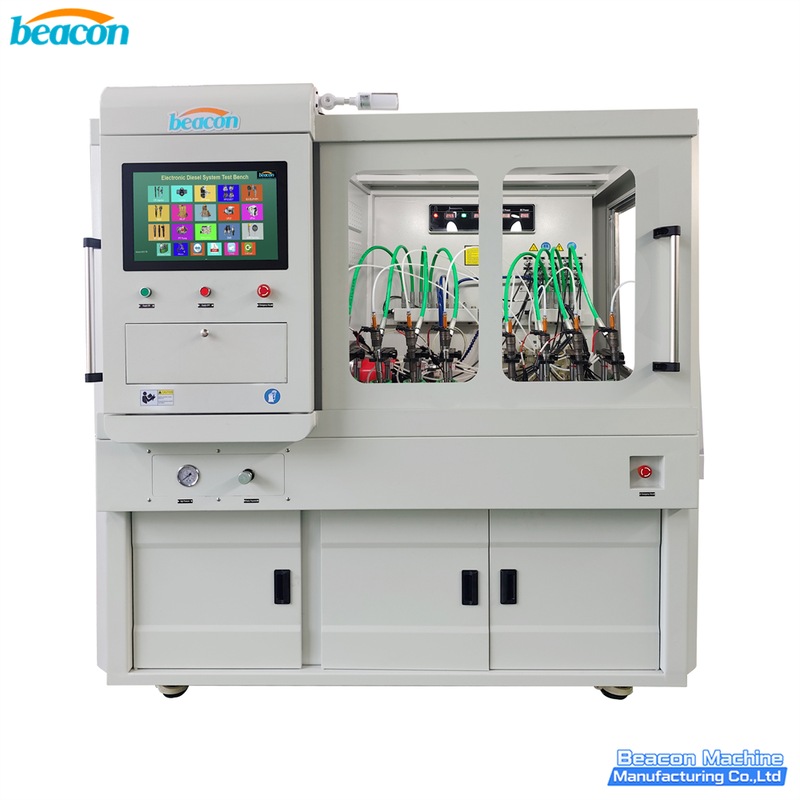

BC-NJ Common Rail Injector Endurance Test Bench - Main View

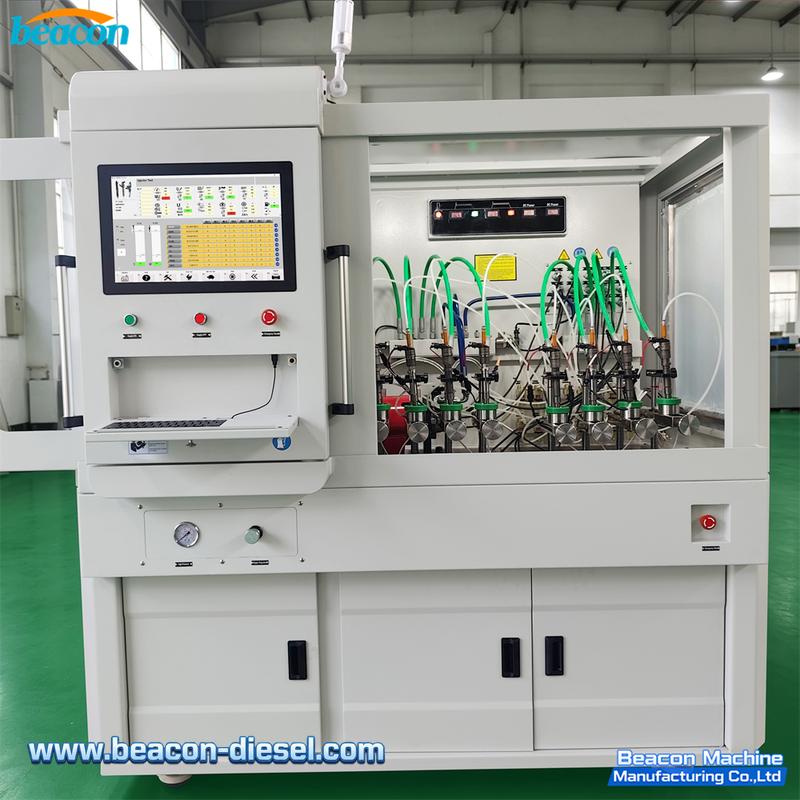

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 2

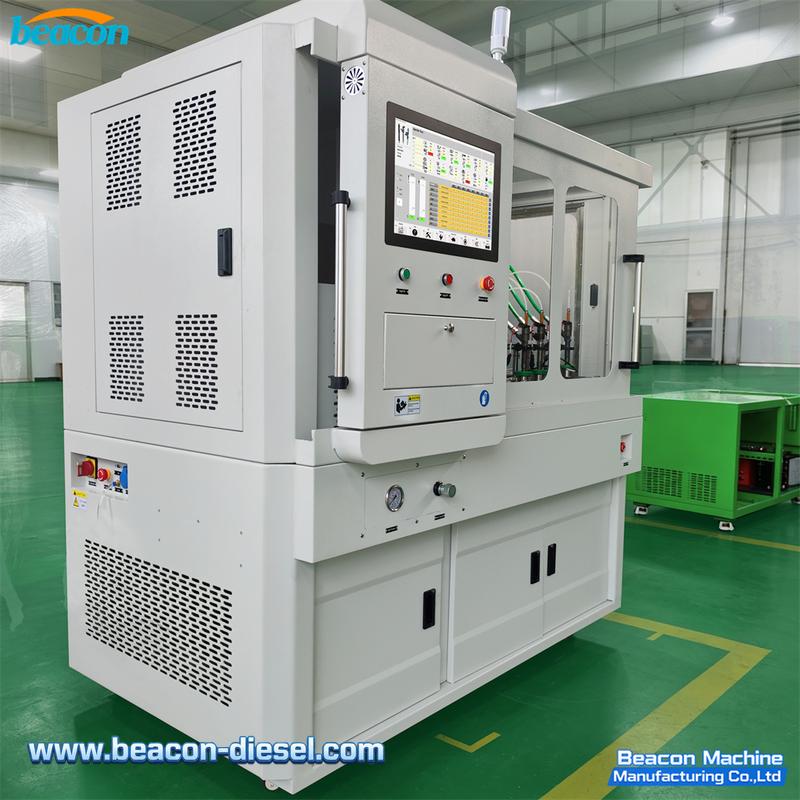

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 5

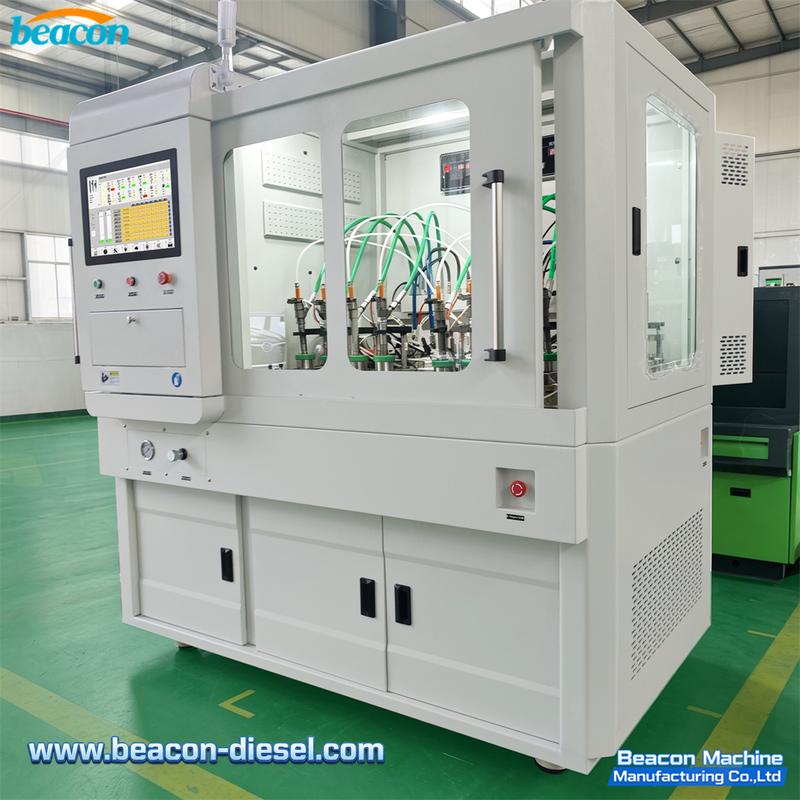

BC-NJ Common Rail Injector Endurance Test Bench - Overall View 6

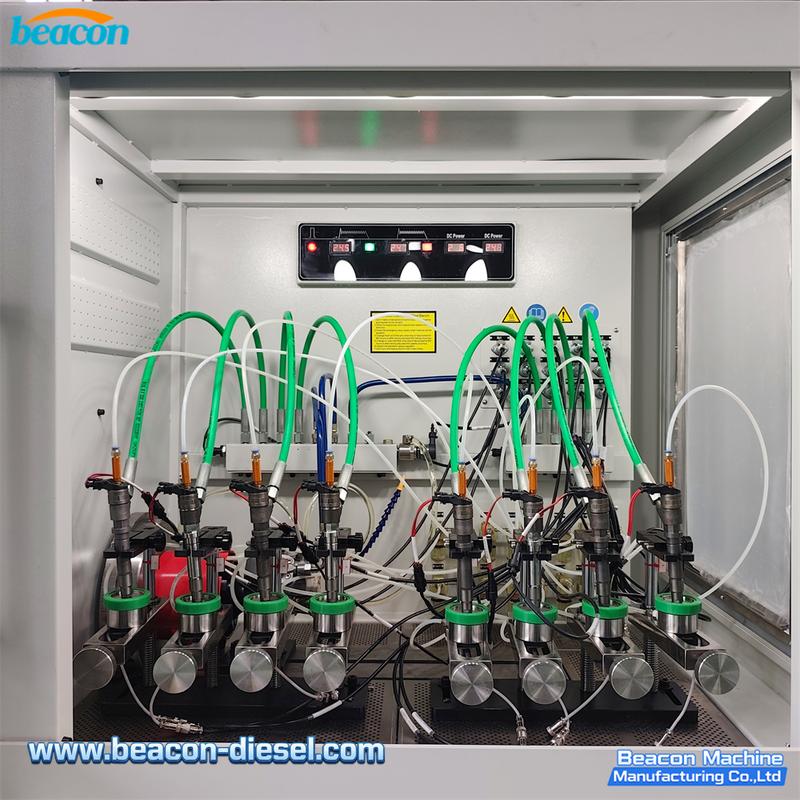

BC-NJ Common Rail Injector Endurance Test Bench - Work Area Detail

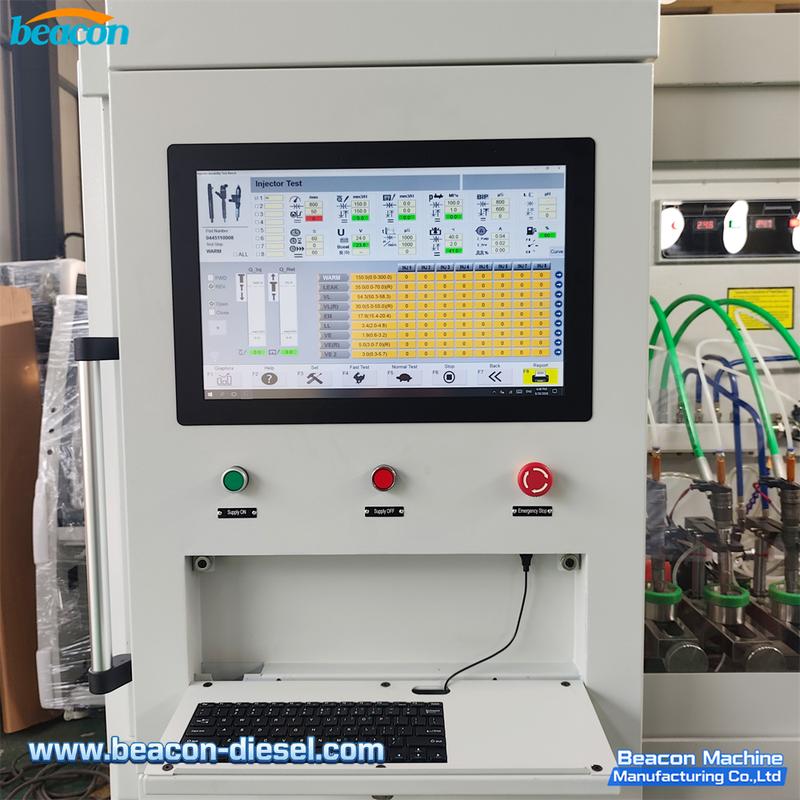

BC-NJ Common Rail Injector Endurance Test Bench - Control Panel Detail

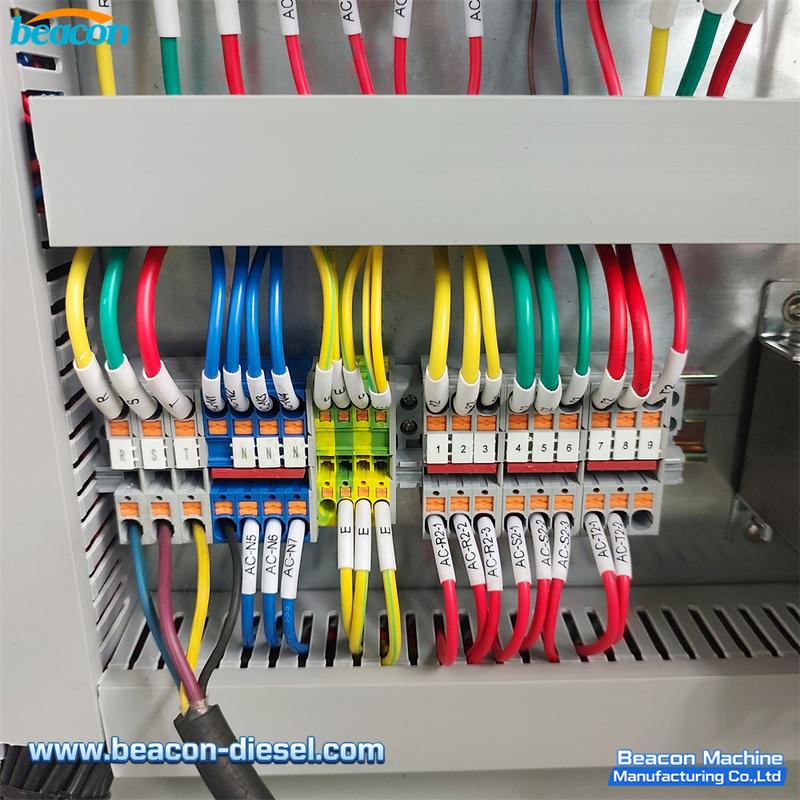

BC-NJ Common Rail Injector Endurance Test Bench - Distribution Board Detail
