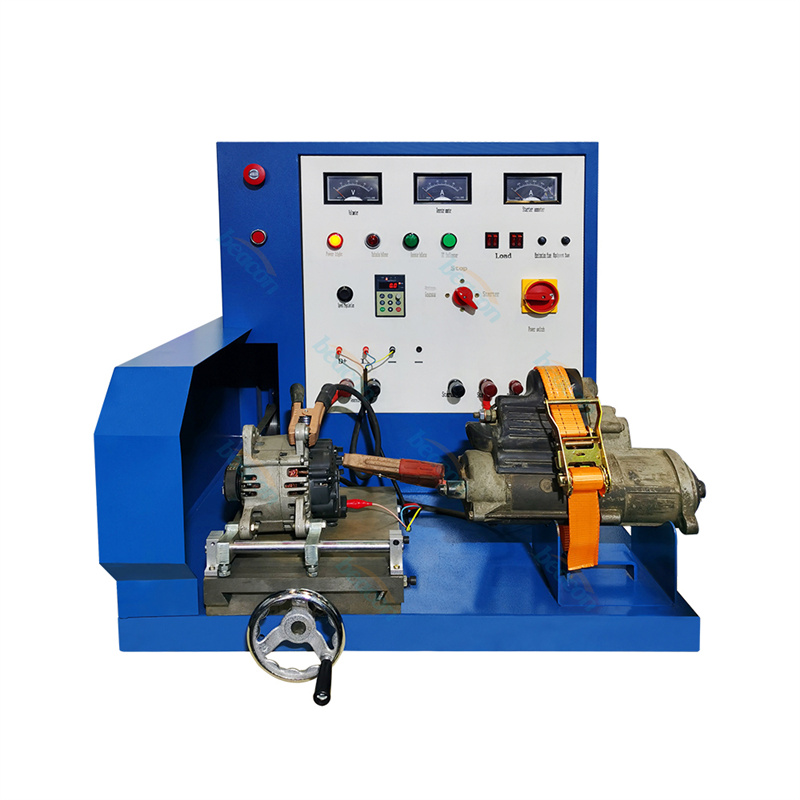

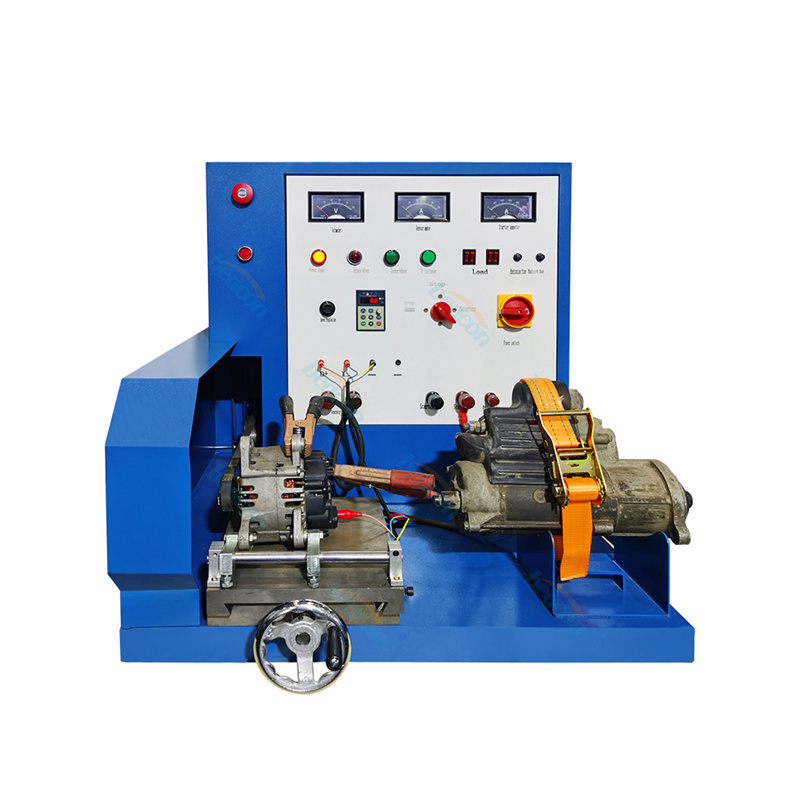

Стенд для испытания генераторов и стартеров автомобильного генератора Beacon BCQZ-2D Машина для ремонта двигателей

Введение

Процедуры испытаний генератора
⑴Стоя лицом к испытательному стенду, закрепите генератор переменного тока и отрегулируйте его положение параллельно генератору переменного тока, чтобы обеспечить плавное вращение двигателя. (При подключении используйте резиновый ремень)
Предупреждение: тестируемый генератор переменного тока должен быть параллельно и плотно подключен к двигателю, чтобы избежать опасностей при вращении на высокой скорости. Наша компания не несет ответственности за любой ущерб, причиненный неправильным срабатыванием.
⑵ С помощью вспомогательного провода подключите положительный полюс генератора переменного тока к красной клемме, обозначенной знаком «+». Корпус тестируемого генератора переменного тока, который является отрицательным полюсом, должен быть подключен к черной клемме, обозначенной знаком «-».
⑶ Тестируемый генератор переменного тока будет иметь раздельное возбуждение до самовозбуждения. Используйте другой вспомогательный провод для подключения красной клеммы напряжения возбуждения и точки раздельного возбуждения (точки F) тестируемого генератора переменного тока.
⑷ Для некоторых типов генератора переменного тока положительный полюс и точка B+ должны быть соединены вспомогательным проводом.
⑸ В зависимости от типа генератора переменного тока выберите 12 В или 24 В, сдвинув кулисный переключатель, обозначенный как «Вариант напряжения возбуждения».
⑹ Включите боковой переключатель и запустите преобразователь частоты. Нажмите кнопку RUN. (Это оборудование предварительно настроено на вращение по часовой стрелке. Нажмите клавишу FWD/REV или обратитесь к руководству по преобразователю частоты, если необходимо.)

параметр

Название продукта: Автомобильный испытательный стенд для генератора и стартера BCQZ-2D
Мощность: AC220/380 В
Внешнее питание: DC 12 В, 24 В
Регулируемый двигатель скорости: частотный регулятор 1,5 кВт
Диапазон испытания генератора: 0-600 Вт
Диапазон испытания стартера: максимальный ток удержания 1000 А
Размер одной упаковки: 80X70X90 см
Единичный вес брутто: 100 000 кг

*Test data from Beacon laboratory
