Станок для автоматической коррекции, балансировки и разгрузки тормозных дисков Beacon ABML-50CX

Введение

Этот автоматический балансировочный станок в основном используется для непрерывного измерения динамического баланса различных тормозных дисков, фрезерования для удаления веса и повторного испытания динамического баланса. Он имеет сильную применимость, которую можно использовать для массового производства или проверки отдельных деталей.

параметр

1. Диапазон масс балансируемой заготовки: 1-50 кг, максимальная начальная величина дисбаланса 2400 г.см
2. Максимальный диаметр балансируемой заготовки: Φ500 мм
3. Диаметр фрезеруемой заготовки: Ф200-Φ500 мм
4. Диаметр отверстия позиционирования заготовки: Ф80-Ф250 мм
5. Максимальная высота заготовки: 180 мм
6. Скорость балансировки: 200-1500 об/мин (сервоуправление)
7. Мощность главного двигателя: 3 кВт (серводвигатель)
8. Мощность фрезерного двигателя 2,2 кВт.
9. Максимальный ход радиальной подачи фрезерования: 300 мм
10. Диапазон регулировки высоты фрезерной силовой головки: 0-120 мм;
11. Характеристики фрезерной головки: BT40
12. Метод снятия веса: непрерывное дуговое высокоскоростное сухое фрезерование трехгранной дисковой фрезой;
13. Максимальный диаметр фрезы: 120 мм
14. Скорость снижения дисбаланса: ≥95%; (стандартный ротор)
15. Эффективность снятия веса: 3000-6000 гсм/мин; (когда заготовка имеет диаметр снятия веса 470 мм);
16. Форма фрезы: твердосплавная дисковая фреза с машинным зажимом;
17. Максимальная глубина фрезерования: 12 мм
18. Ширина фрезерования: 8-32 мм;
19. Максимальный угол фрезерования: 100°
20. Точность измерительного приспособления: позиционирование верхнего и нижнего конуса: ±10 мкм;
21. Точность повторения: точность повторения одноразового зажима ≤10 г.см, точность повторного зажима: ≤±50 г.см
22. Фазовая погрешность дисбаланса: ≤±2°
23. Рабочая скорость фрезерной головки: 150-500 об/мин (регулирование скорости преобразования частоты)
24. Измерительный ход: 6S-12S
25. Измерение + фрезерный ход: ≤70S-120S/шт.
26. Точность балансировки: 3 гмм/кг

*Test data from Beacon laboratory

видео о продукте

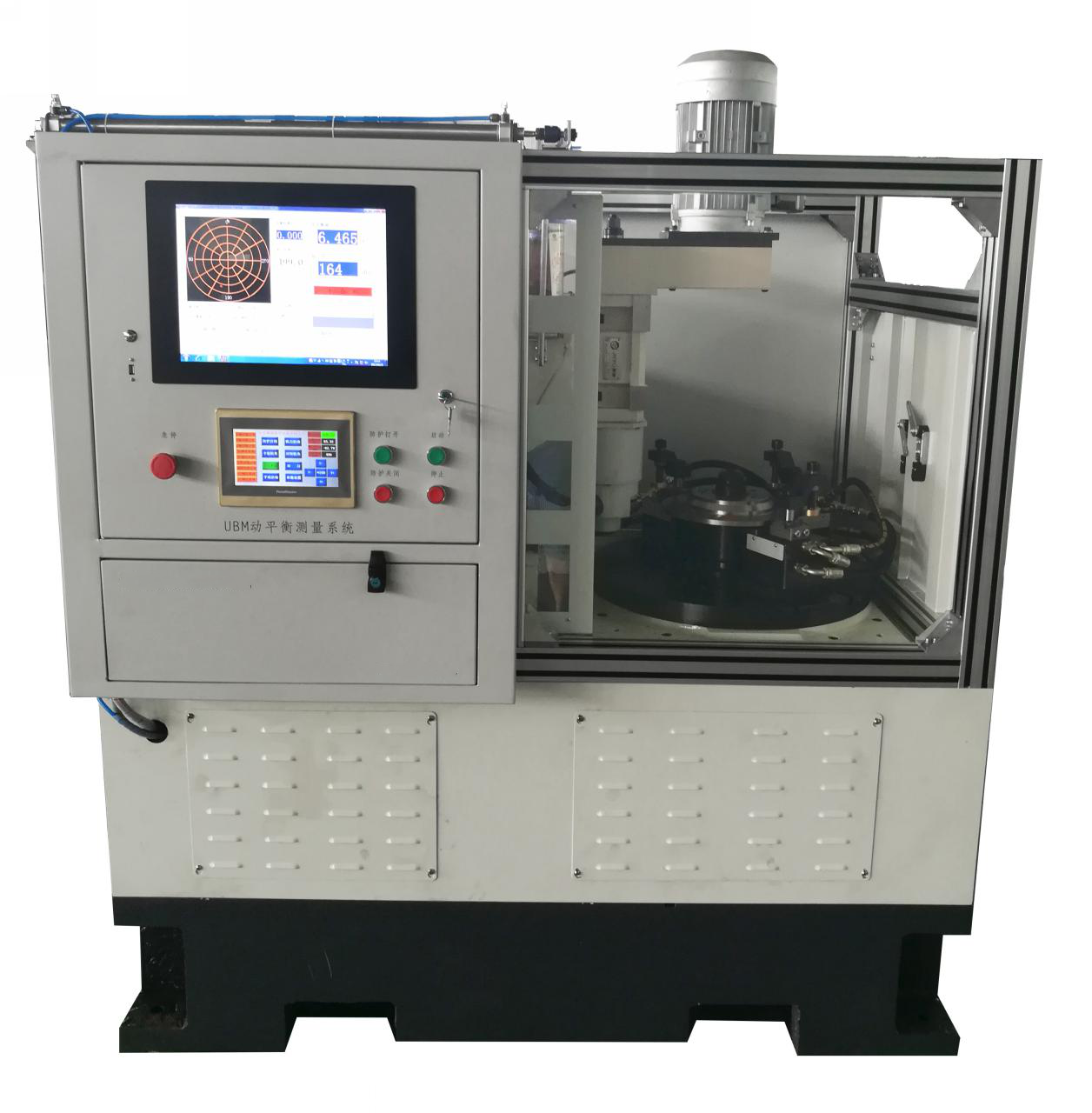

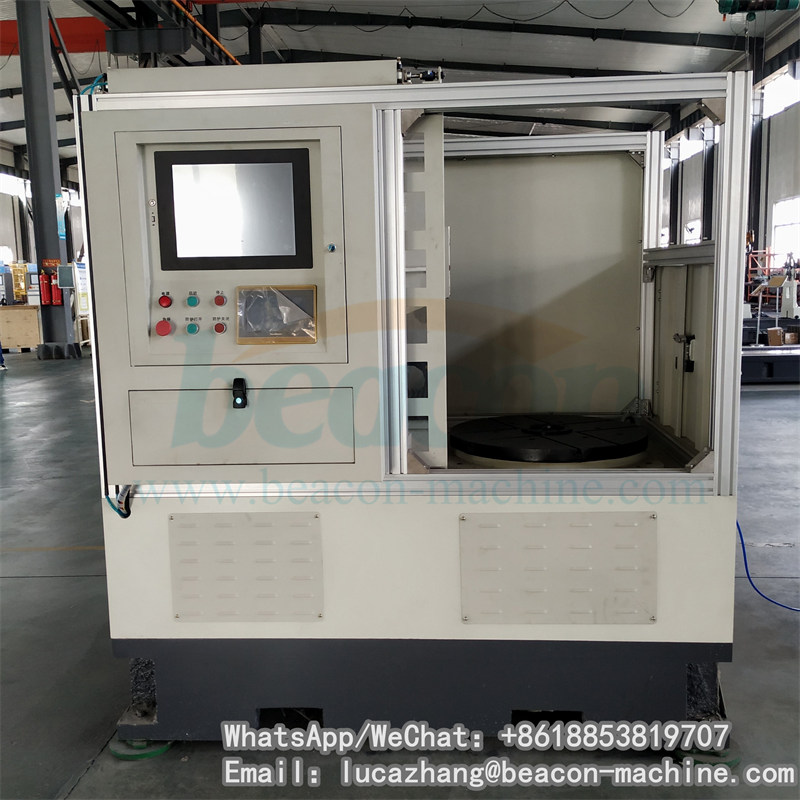

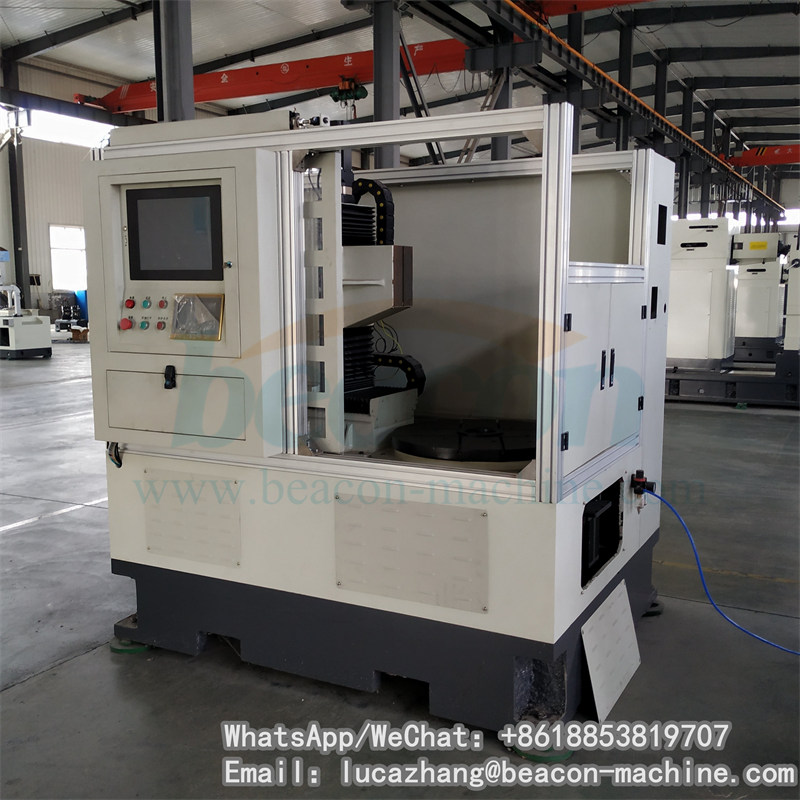

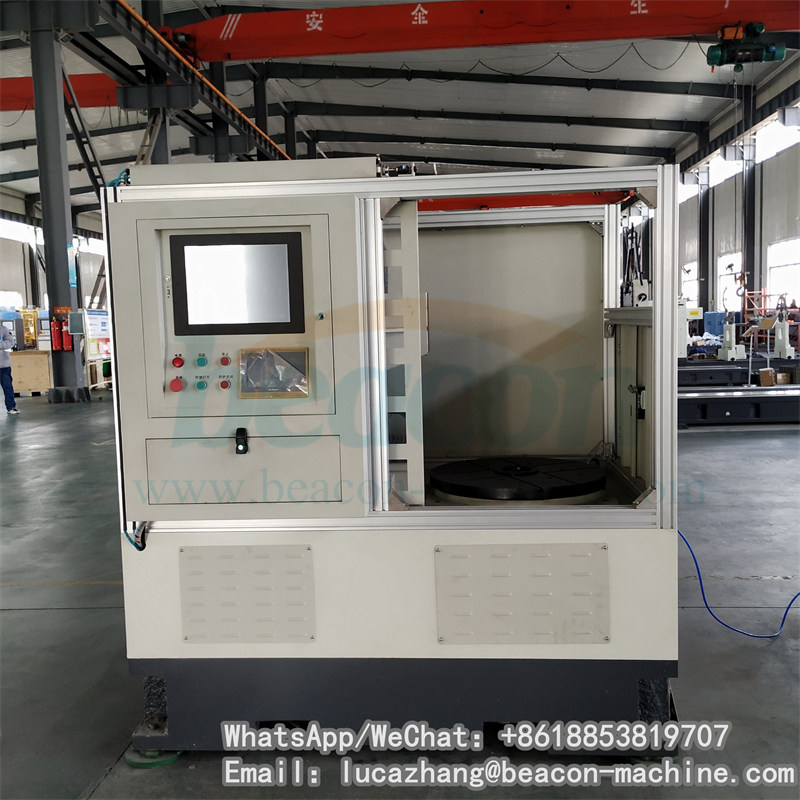

Автоматическая машина для коррекции, балансировки и разгрузки тормозных дисков Beacon ABML-50CX

Автоматическая балансировочная машина состоит из сбалансированной вращающейся шпиндельной части, вращающегося стола, фрезерной силовой головки и автоматической подачи, электрического шкафа управления и измерительной части.
Верхний IPC измерительной части использует 32-битный промышленный компьютер, 15-дюймовый сенсорный экран и весы UBM101. Специальное программное обеспечение для измерений работает под управлением операционной системы Windows 7. Программное обеспечение в основном выполняет динамическое измерение баланса, записывает статистику хранения и распечатывает. Сохраненные данные можно загрузить с помощью диска U в любое время.

Сенсорный 15-дюймовый цветной экран используется для отображения размера и положения дисбаланса и представляет собой интерфейс человек-машина, который автоматически управляет работой. Он установлен в операционном шкафу с пылезащитной защитой, а действие механической части контролируется верхним компьютером и сервоприводом; Автоматическое измерение дисбаланса, автоматическое позиционирование, автоматическая пневматическая блокировка заготовки, автоматическое управление фрезерным станком в положение дедупликации и, наконец, операция дедупликации. Станок имеет функции автоматического и ручного переключения. Очень удобно вручную настраивать станок. Можно устанавливать различные скорости подачи и возврата.

Механическая часть использует одностанционную структуру литейного основания, измерение баланса и автоматическое фрезерование на одной станции, корпус коробки представляет собой сварную конструкцию, литейная вертикальная опора, конструкция фрезерного станка высокой жесткости, фрезерный режущий стержень может быть удлинен, а фрезерный станок может двигаться вперед и назад по линейной направляющей. Для облегчения загрузки и выгрузки заготовки и изменения спецификаций размера, регулировка фрезерного станка вверх и вниз регулируется с помощью электричества, регулируется по высоте фрезеруемой заготовки и блокируется вручную (когда заготовка одна, после регулировки в положение один раз, блокировка фиксируется, нет необходимости в регулировке); Шпиндель использует пневматическую блокировку и автоматическое позиционирование. Общая структура оборудования централизована, проста в использовании и проста в эксплуатации, что значительно повышает эффективность работы.
