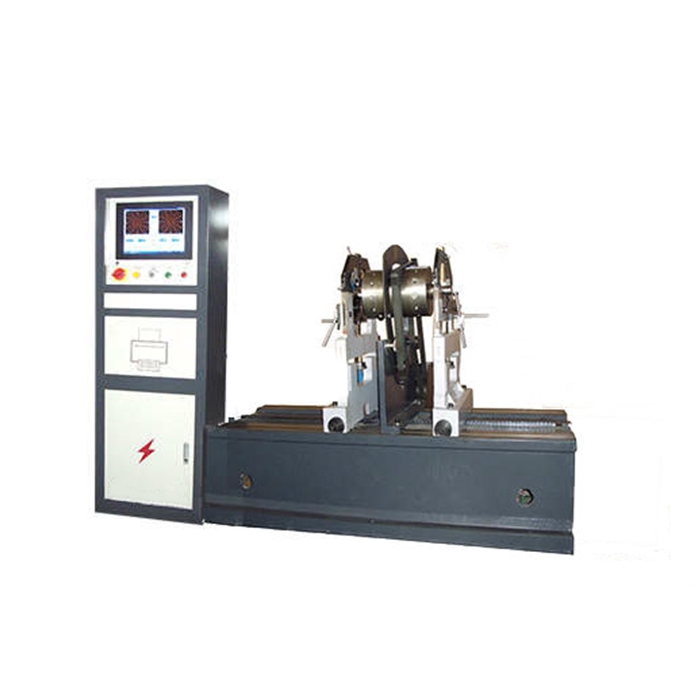

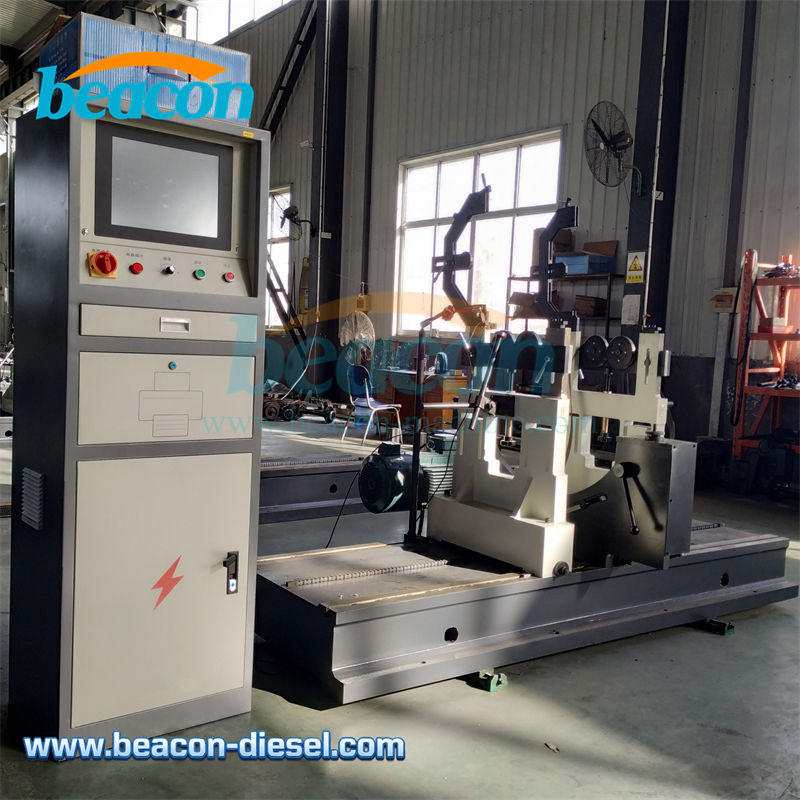

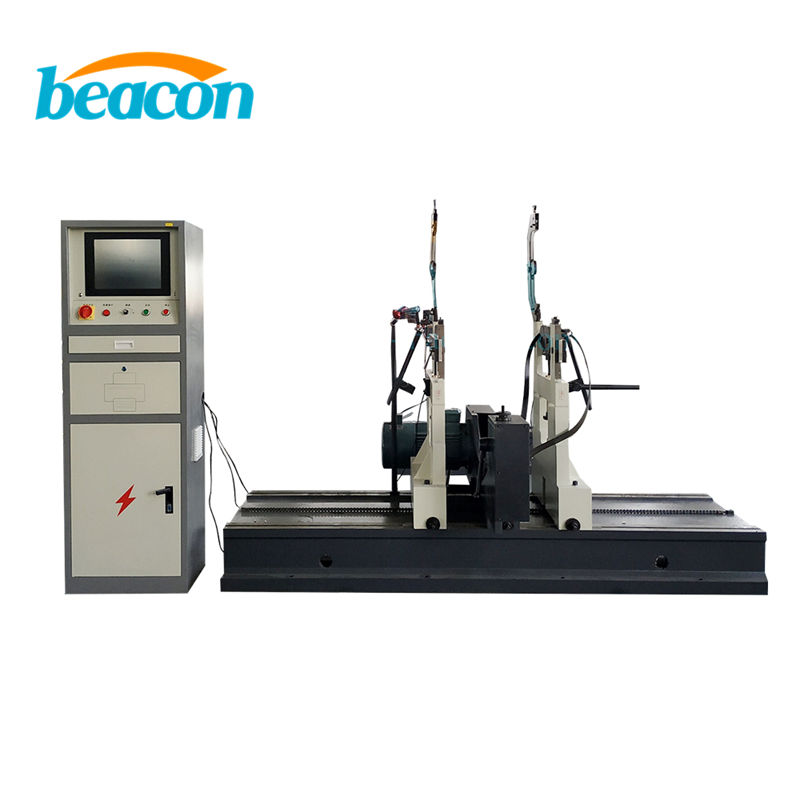

Машина для балансировки ротора якоря YYQ-200S, высокоскоростная динамическая балансировочная машина для балансировки коленчатого вала турбокомпрессора

WhatsApp: +8618661335350

Тел. / Wechat: +8618661335350

Email: beacondiesel@beacon-machine.com

Quick Order

Введение

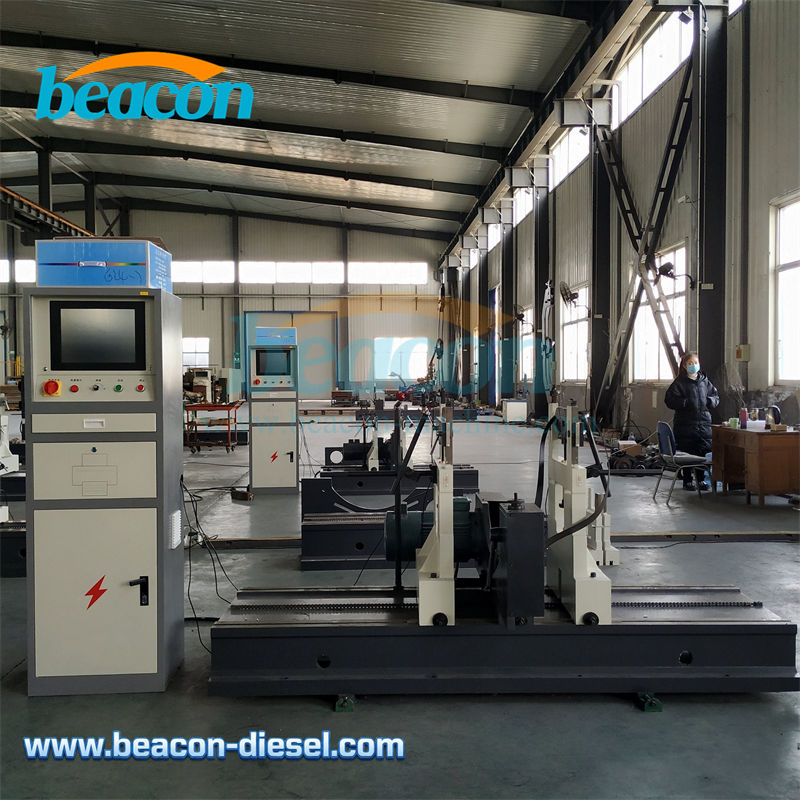

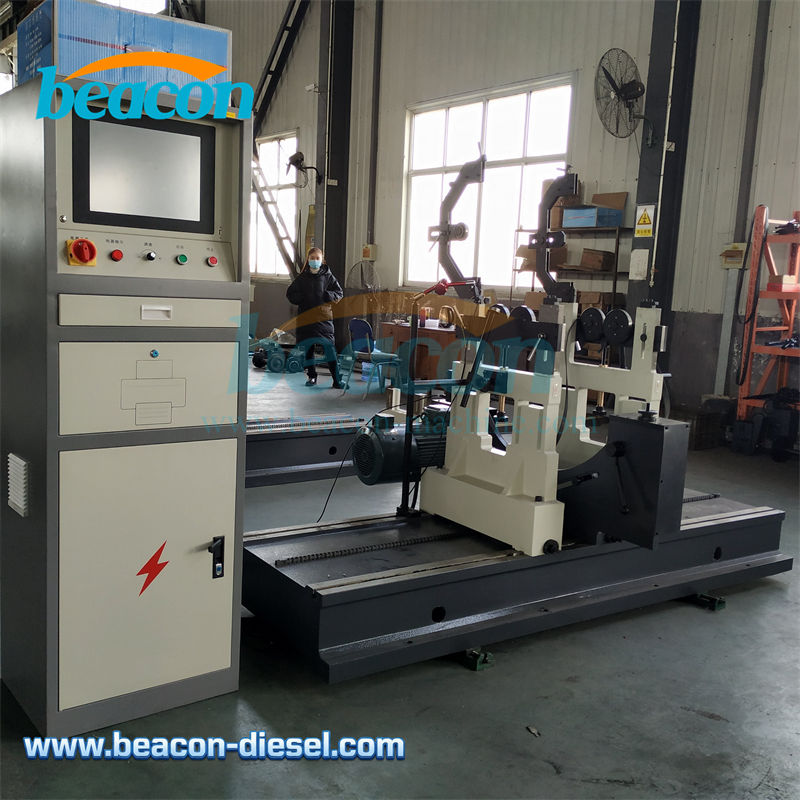

Машина для динамической балансировки жестких подшипников в строгом соответствии с GB/T 4201-2006, с использованием полутвердых подшипников, ременного привода, структуры экрана дисплея, промышленного управляющего компьютера, обрабатывающего данные. 19-дюймовый ЖК-экран отображает величину дисбаланса, фазовый угол и скорость вращения в реальном времени. Широко используется в бумагоделательных машинах, текстильных машинах, сельскохозяйственных машинах, электродвигателях, вентиляторах и т. д., может измерять баланс на одном интерфейсе, подходит для пластинчатых заготовок, центр тяжести нависающего ротора.

параметр

1) вес заготовки (кг): 2-200

2) Максимальный диаметр заготовки (мм): φ1000

3) Максимальный диаметр приводного ремня (мм): φ300

4) Максимальное расстояние между двумя центрами поворотной рамы (мм): 1000

5) Длина станины токарного станка (мм): 1200

6) Диаметр шейки заготовки (мм): φ10-90 (стандартная опорная роликовая рама)

7) Минимально достижимый остаточный дисбаланс (гмм/кг): ≤0,5

8) Коэффициент уменьшения дисбаланса (%): ≥90

9) Скорость вращения (об/мин): 200-1500

10) Мощность двигателя (кВт): 1,5

11) Режим привода: ременной

Рабочая среда: температура: -5---45℃; влажность: 0-85%

*Test data from Beacon laboratory

Основной технический индекс
Способ привода: ременной и 1,5 кВт двигатель
Измерительная система: независимо разработанная динамическая балансировочная машина, специальное измерительное программное обеспечение.

Конфигурация устройства:

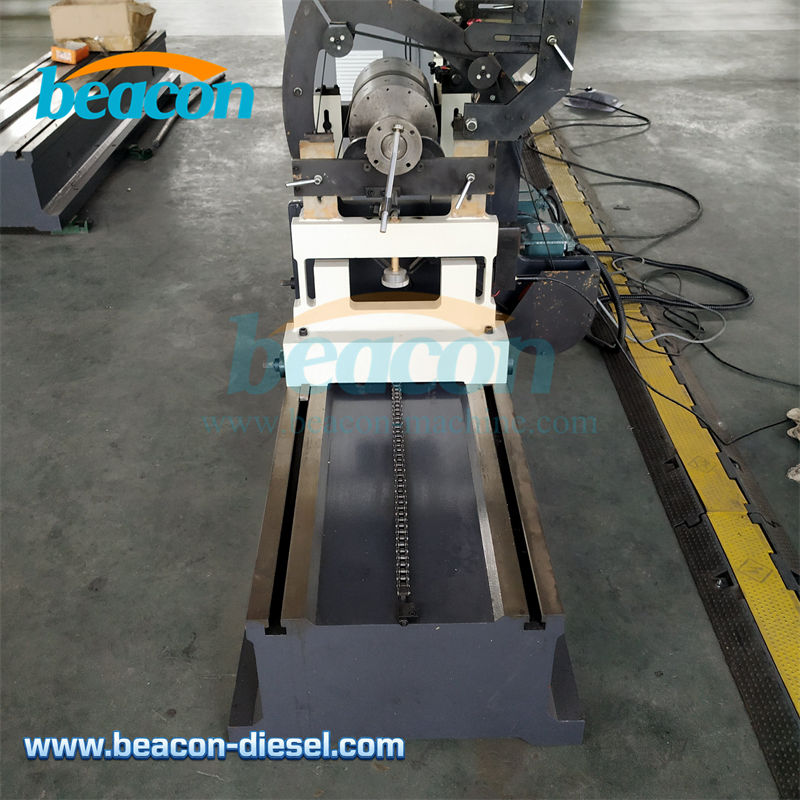

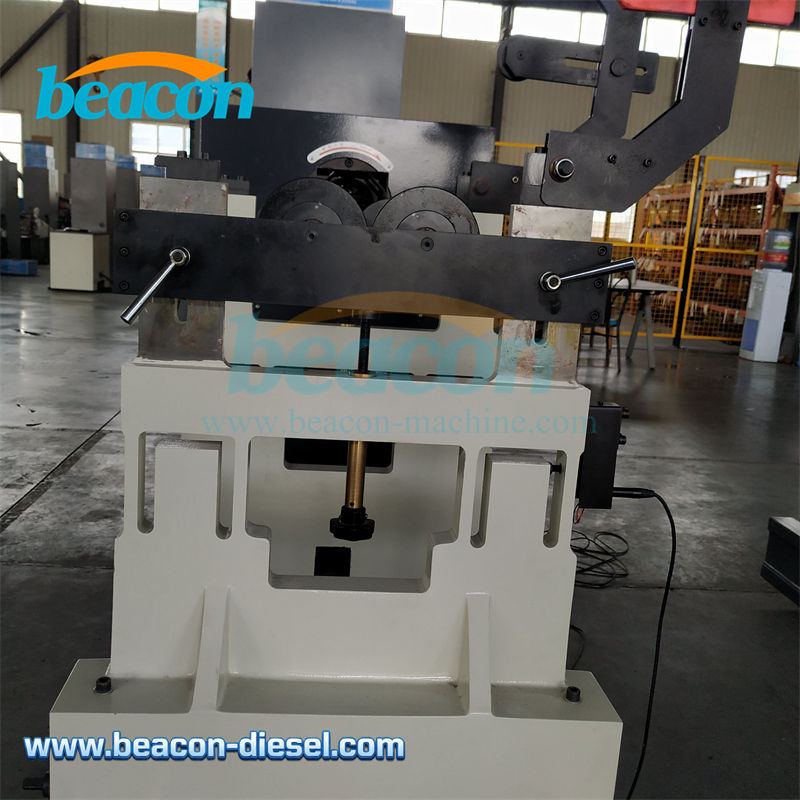

1) Размеры станины токарного станка: станина токарного станка 1200 мм, материал — чугун HT250, на станине токарного станка имеются два Т-образных паза для перемещения и крепления поворотной рамы.
2) На станине токарного станка имеются два комплекта стандартных опорных рам

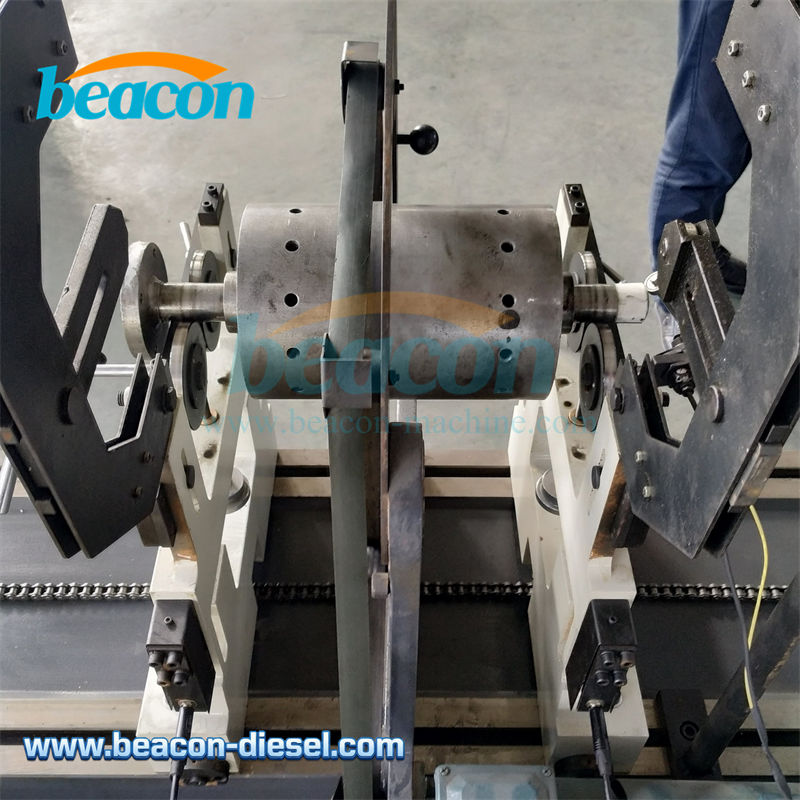

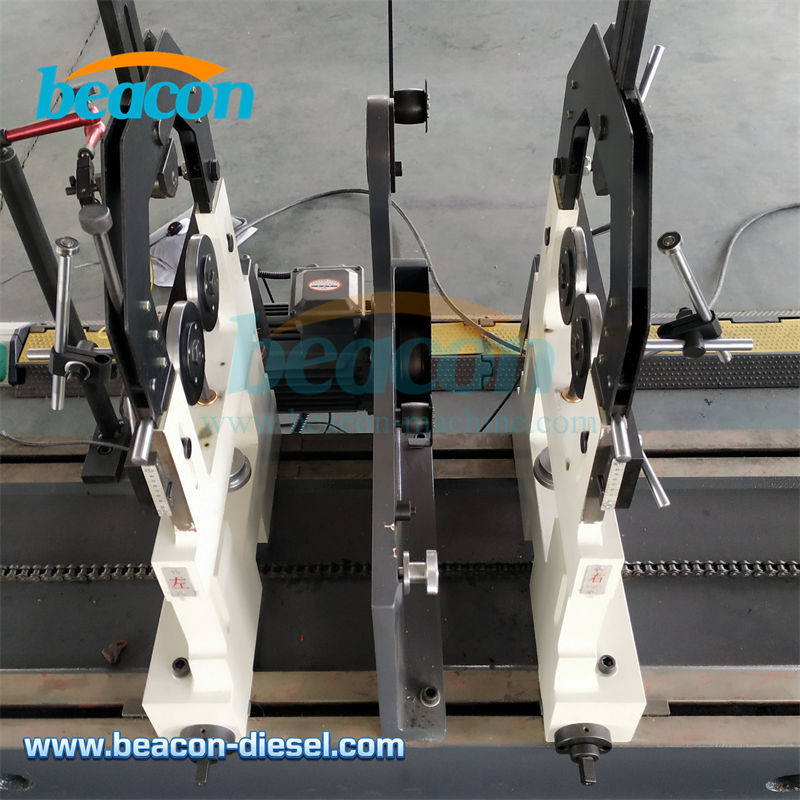

Рама качания изготовлена из чугуна QT450, цельная конструкция, роликовый подшипник на консоли, с запираемой и регулируемой рамой безопасности зажима, за упругой балкой находится узел пьезоэлектрического датчика, используемый для измерения вибрации рамы качания.

3) приводная часть:
Один комплект двигателя мощностью 1,5 кВт
Два пьезоэлектрических датчика
Один комплект датчика опорного сигнала
Одна комплект рамы с ременным приводом

4) Система сильного тока включает:
Рабочая панель управления, перед шкафом управления установлен выключатель питания, ручка пуска и остановки, внутри вертикального промышленного шкафа установлена плата управления сильным током, воздушный выключатель, преобразователь частоты IVNT, специальное фильтрующее устройство преобразователя, все вышеперечисленные компоненты низкого напряжения используют известные отечественные бренды.

5) измерительная система включает:
Один комплект 32-битного промышленного управляющего компьютера;
Один комплект 19-дюймового плоскопанельного ЖК-монитора;
Одна клавиатура LENOVO с защитой от помех, одна мышь;
Один комплект высококлассного электронного шкафа управления;
Комплект фундаментных болтов, клиньев для выравнивания и инструментов с машиной;
Комплект программного обеспечения для балансировочного станка и техническое руководство.
