Балансировочный станок Beacon YYQ-10A Газовый высокоскоростной турбокомпрессорный якорь Турбокомпрессор с мягким подшипником для балансировочного вала

Универсальный станок для динамической балансировки с жесткими опорами спроектирован и изготовлен в строгом соответствии с GB/T 4 2 0 1-2006.

WhatsApp: +8618661335350

Тел. / Wechat: +8618661335350

Email: beacondiesel@beacon-machine.com

Quick Order

Введение

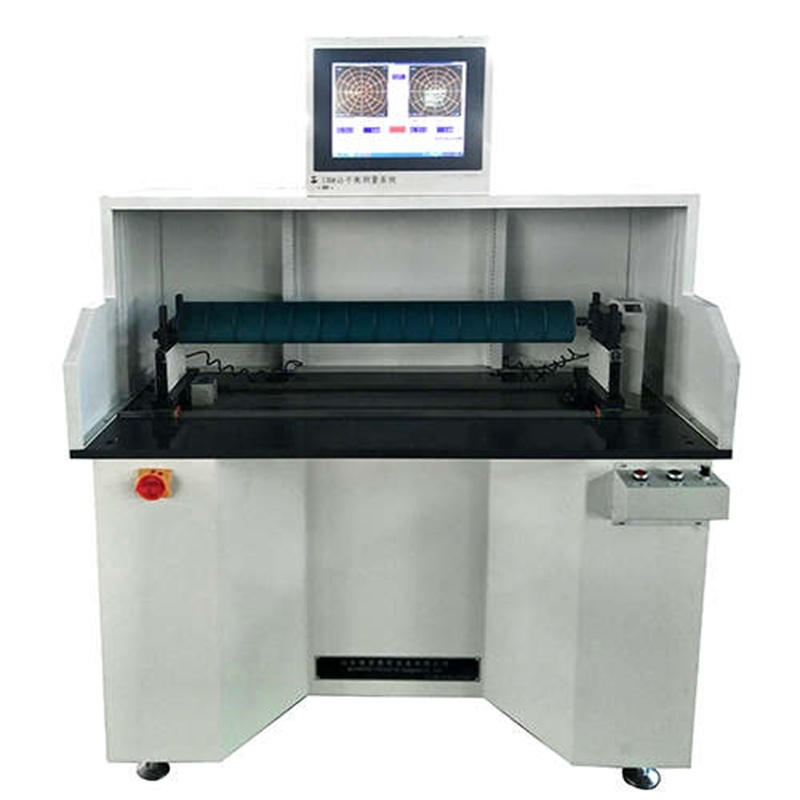

Машина для балансировки Beacon YYQ-10A Газовая высокоскоростная турбомашина для балансировки вала мягкого подшипника

1. Характеристики продукта:

Машина для динамической балансировки с жесткой опорой организована и произведена в строгом соответствии с GB/T 4 2 0 1-2006. Она использует полужесткую опору, ременной привод, структуру экрана дисплея, промышленный управляющий компьютер для обработки данных, 19-дюймовый ЖК-дисплей: дисбаланс и фазовый угол и скорость в реальном времени, широко используется в бумагоделательных машинах, текстильных машинах, сельскохозяйственных машинах, электродвигателях, воздуходувках и других отраслях промышленности; может быть сбалансирован на одной стороне, подходит для дисков и роторов с вынесенным центром тяжести.

2、Основные технические показатели:
Максимальная грузоподъемность оборудования составляет 20 кг, а при условии разрешения GD2 перегрузка может осуществляться равномерно в течение короткого времени. Две поворотные рамы могут равномерно нагружать 10 кг.

Структура машины
Основная станина L = 1200 мм
Максимальная используемая длина основной станины составляет 1000 мм
Максимально допустимый диаметр поворота ротора над станиной машины составляет φ400 мм

Режим привода:
Петлевой ременной привод, двигатель 0,18 кВт и плоский ремень

Наименьший достижимый остаточный дисбаланс, вызванный (emar): ≤0,5 гмм/кг

Электрическое управление:
Высококлассные инверторы INVT с электрическим шкафом управления (компания, включенная в листинг A-share) могут обеспечить плавный пуск и торможение без ударов, что обеспечивает точность и срок службы оборудования; Благодаря технологическим инновациям, с 2006 года, двигатели динамической балансировочной машины нашей компании используют инверторы той же мощности. Минимизируйте потери выходной мощности двигателя во время использования оборудования, сделайте оборудование более энергосберегающим, более экологически чистым, а схему постоянного выходного крутящего момента гарантирует, что плоский ременный привод никогда не сломается, обеспечивая при этом балансировку небольших заготовок. Постоянный крутящий момент и переменная выходная мощность поддерживаются постоянно, экономя электроэнергию и гарантируя отсутствие повреждений двигателя.

Метод поддержки:
Материал, используемый для роликов на балансировочном станке, - подшипниковая сталь GCr15. После высокочастотной закалки твердость превышает HRC55, а поверхность обрабатывается до дуги R2000. После шлифования она шлифуется и размагничивается. Роликовый подшипник принимает кривизну малой канавки NSK уровня P5 группы C2. Прецизионный подшипник обеспечивает износостойкость ролика, а его контакт с заготовкой - широколинейный контакт. Значительно повышает точность и срок службы ролика. Конфигурация рамы поддерживающего ролика с кольцевым ременным приводом: диаметр вала φ3-40 мм, один комплект

Измерительная система:
Самостоятельно разработанное программное обеспечение для динамической балансировки Windows, специальное программное обеспечение для измерения, интуитивно понятный дисплей, точное измерение.

параметр

Технические показатели динамического балансировочного станка:
1) Диапазон качества заготовки (КГ): 1-20 кг
2) Максимальный вращающийся диаметр заготовки (мм) φ400
3) Максимальный диаметр волочащейся части кольцевого ремня (мм) φ150
4) Максимальное расстояние между центрами двух поворотных рам (мм): 1000
5) Длина станины (мм): 1200 мм
6) Диаметр подшипника (мм): φ4-φ40 (стандартная опорная роликовая стойка)
7) Наименьший достижимый остаточный дисбаланс (гмм/кг): ≤0,5
8) Коэффициент уменьшения баланса (%): ≥90
9 Скорость балансировки (об/мин): 200-1500
10) Мощность двигателя (кВт): 0,18 кВт
11) Режим передачи: волочение кольцевого ремня
12) Рабочая среда: температура -5℃--45℃; влажность 0-85%

*Test data from Beacon laboratory
